很多廠家關心空心杯有刷微電機，今天深圳空心杯電機廠家-順昌電機小編，為您介紹空心杯有刷微型電機，想知道是什么嗎？大家就跟順昌電機小編一起來看看空心杯電機在結構上突破了傳統電機的轉子結構形式，采用無鐵芯轉子，又稱空心杯轉子。這種新穎的轉子結構完全了鐵芯形成渦流造成的損失。

空心杯電機體積小，重量器，電能利用效率高，這將引起今年學生制作節能汽車模型的興趣。

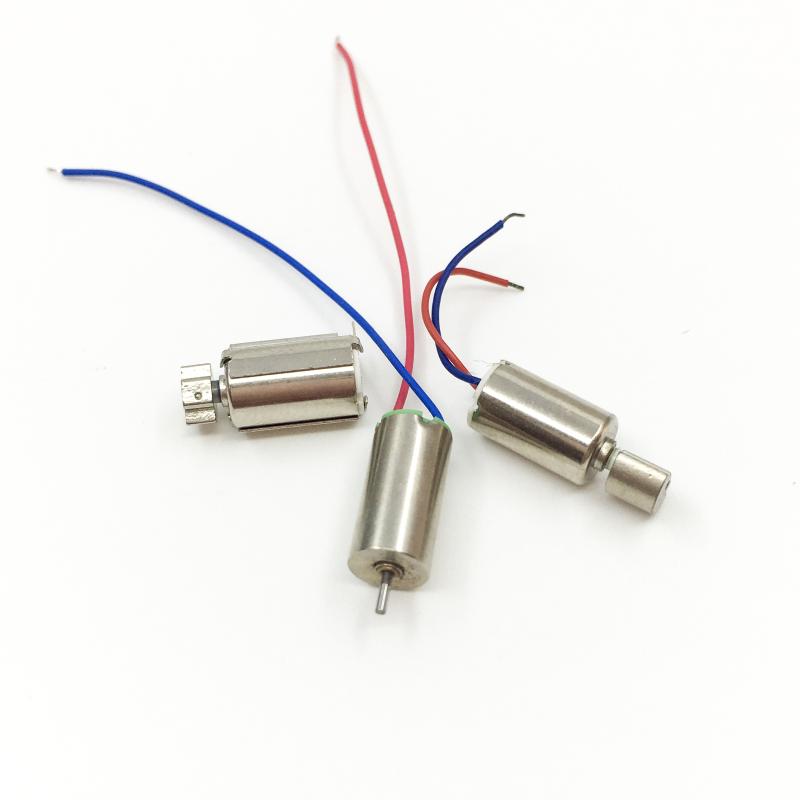

7空心杯電機在電池驅動下高速旋轉

空心杯電機的主要特點包括：

1.制動速度快，響應速度快：機械時間常數小于28毫秒，部分產品可達10毫秒以內。在推薦運行區域的高速運行狀態下，速度調節靈敏。

2.運行穩定性可靠：自適應性強，速度波動能控制在2%以內。

3.轉換效率(衡量其節能特性的指標):其效率一般在70%以上，部分產品可達90%以上(普通鐵芯電機在15-50%)。

用高速砂輪拆卸電機后殼

4.密度高:與同等功率的鐵芯電機相比，其重量和體積減少了1/3-1/2;轉速-電壓、轉速-轉矩、轉矩-電流等相應參數呈標準線性關系。

5.電磁干擾少：采用電刷、換向器結構，換向火花小，可避免附加抗干擾裝置。

內子繞組和內部定子磁芯

空心杯主要用于：

1.各種飛機，包括航空、航天、航空模型等：利用空心杯電機重量輕、體積小、能耗低的優點，可以限度地減輕飛機的重量。

2.需要快速響應的隨動系統：如快速調整導彈的飛行方向、高光驅隨動控制、快速自動焦化、高靈敏度記錄和檢測設備、工業機器人、仿生義肢等，空心杯電機能很好地滿足其技術要求。

轉子結構=線圈繞組 換流環

空心杯電機在結構上突破了傳統電機的轉子結構形式，采用無鐵芯轉子，又稱空心杯轉子。這種新穎的轉子結構完全了鐵芯形成渦流造成的損失。

切割外殼和定子

同時，其重量和旋轉慣性大大降低，從而減少了轉子本身的機械能損失。由于轉子結構的變化，電機的運行特性大大提高，不僅具有突出的節能特性，而且具有鐵芯電機無法實現的控制和拖動特性。

分離定子磁芯和外殼

空心杯電機由于結構，空心杯電機無法產生扭矩和強輸出功率情況下，電機的功率是幾瓦，不會達到幾百瓦。 但與其體積小相比，空心杯電機的功率密度仍然很高。

測試轉子旋轉

看這里，今年制作節能汽車模型的學生是否在您的汽車模型中使用了空心杯電機？空心杯電機和普通電機在輸出功率和效率上的差異有沒有比較？

空心杯的主要部件

空心杯電機的主要部件
